AOK-S10402
❤ 收藏

AOK-S10402

符合IEEE 802.3、IEEE 802.3u、IEEE 802.3ab标准；
全双工采用IEEE 802.3x标准，半双工采用Backpressure标准；
4个10/100M自适应插针网口，支持端口自动翻转（Auto MDI/MDIX）
每个端口支持自动协商功能，自动调整传输方式和传输速率；
支持MAC地址自学习；
支持全速转发无阻塞通信
迷你尺寸设计，38X38MM(长X宽)
动态LED指示灯，提供简单的工作状态提示及故障排除；
电源支持9-12V输入

￥0.00
0.00
￥0.00
￥0.00
重量：0.00KG
商品描述

符合IEEE 802.3、IEEE 802.3u、IEEE 802.3ab标准；
全双工采用IEEE 802.3x标准，半双工采用Backpressure标准；
4个10/100M自适应插针网口，支持端口自动翻转（Auto MDI/MDIX）
每个端口支持自动协商功能，自动调整传输方式和传输速率；
支持MAC地址自学习；
支持全速转发无阻塞通信
迷你尺寸设计，38X38MM(长X宽)
动态LED指示灯，提供简单的工作状态提示及故障排除；
电源支持9-12V输入

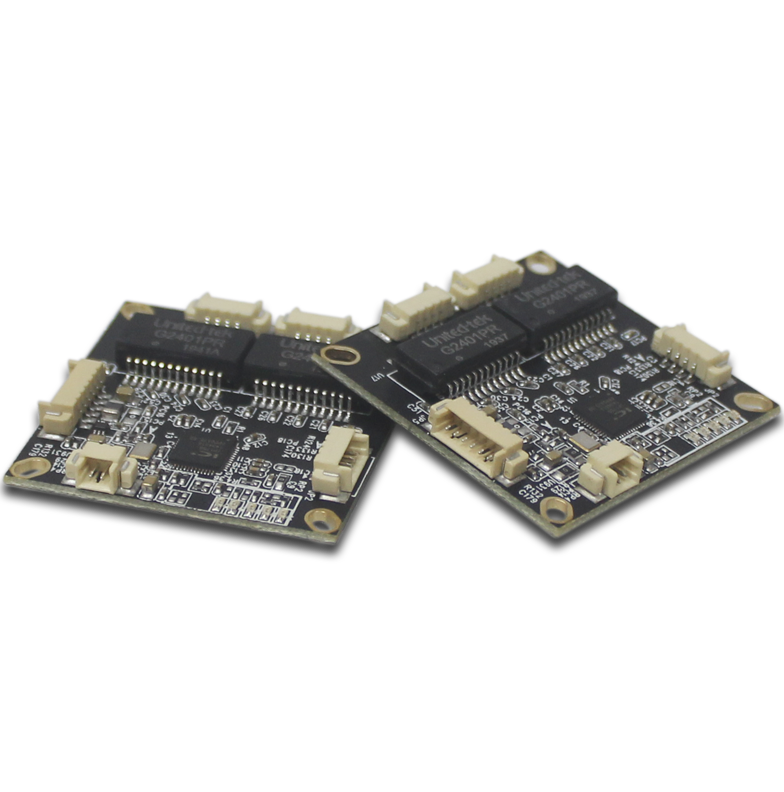

一、产品概述:
AOK-S10402 是四个端口的迷你型非网管型以太网交换机核心模块，提供4个10/100M自适应以太网端口，38X38迷你设计尺寸，容易安装，模块带有电源输出针脚，适用于监控内置和不同的嵌入式系统集成。

应用场景：
此产品为嵌入式集成模块，应用于会议室系统，教育系统，安防系统，工业电脑，机器人，网关等。

接口端子：

1、网口采用4p 1.25mm插座 3个
2、网口采用6p 1.25mm插座 1个(其中两个针脚为电源输出)

3、电源采用2p 1.25mm插座 1个

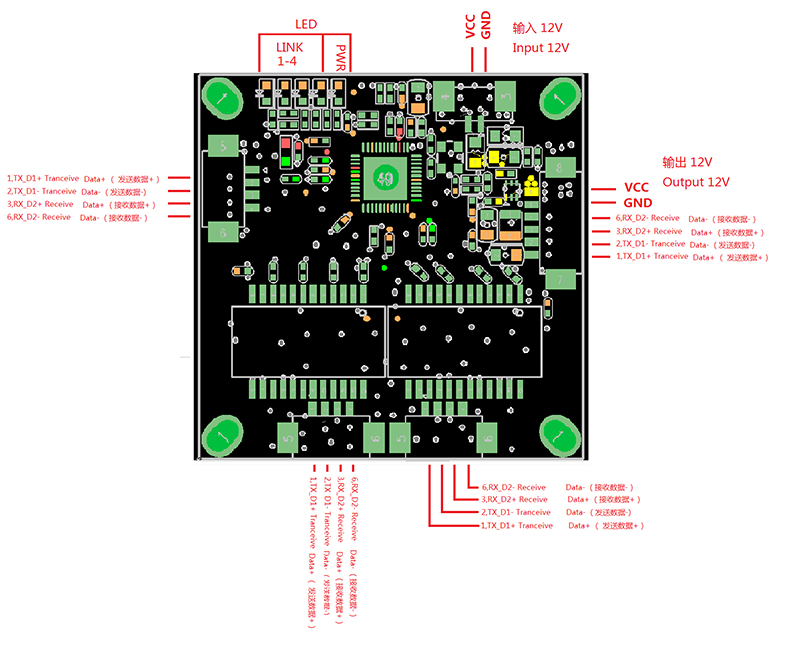

二、接口定义


硬件特性
产品名称
 4口 百兆以太网交换机模块
产品型号
 AOK-S10402
端口描述

网口采用4p 1.25mm插座 3个
网口采用6p 1.25mm插座 1个(其中两个针脚为电源输出)

电源采用2p 1.25mm插座 1个

网络协议
标准：IEEE802.3、IEEE802.3u、IEEE802.3x
流量控制：IEEE802.3x。Back Pressure
网络端口 百兆网口：10Base-T/100Base-TX自适应
交接机性能
百兆转发速度：148810pps
传输方式：储存转发
系统交换宽带：1.0G
缓存大小：1.0G
MAC地址：1K
LED指标灯
电源指示灯：PWR
接口指示灯：数据灯（Link/ACT）
供电
输入电压: 12VDC (5~12VDC)
输入方式: 插针式2P接线端子，间距1.25MM
功耗
空载: 0.9W@12VDC
负载 2W@VDC
温度特性 环境温度：-10°C~55°C
工作温度：10°C~55°C
产品结构 重量：12g

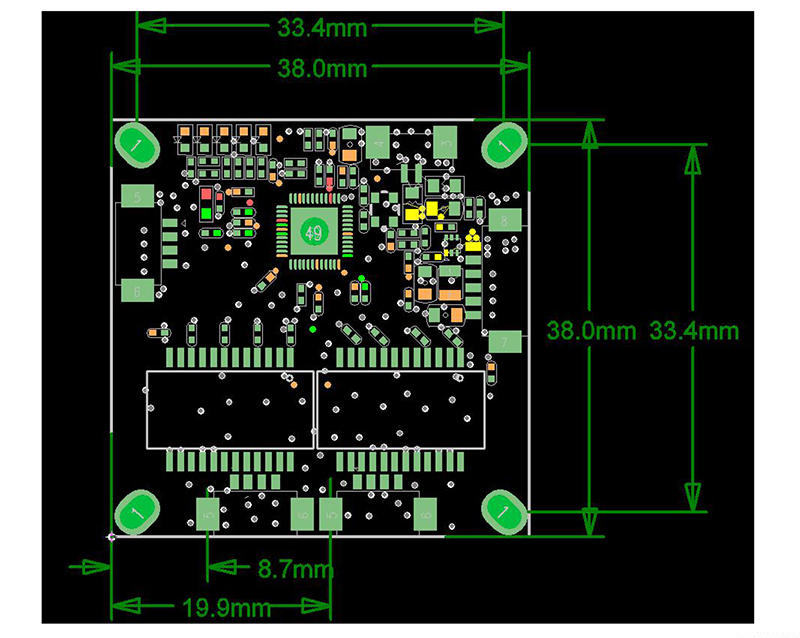

标准尺寸：38*38*7mm（长x宽x高）
