符合IEEE 802.3、IEEE 802.3u、IEEE 802.3ab标准；

全双工采用IEEE 802.3x标准，半双工采用Backpressure标准；

4个10/100M自适应插针网口，支持端口自动翻转（Auto MDI/MDIX）每个端口支持自动协商功能，自动调整传输方式和传输速率；

支持MAC地址自学习；

支持全速转发无阻塞通信；

迷你尺寸设计，38X38MM(长X宽)；

动态LED指示灯，提供简单的工作状态提示及故障排除；

电源支持9-12V输入；

市场价：￥0.00

价格：￥0.00

会员价格：

普通会员：￥0.00

VIP：￥0.00

重量：0.00KG

商品描述

符合IEEE 802.3、IEEE 802.3u、IEEE 802.3ab标准；

全双工采用IEEE 802.3x标准，半双工采用Backpressure标准；

4个10/100M自适应插针网口，支持端口自动翻转（Auto MDI/MDIX）每个端口支持自动协商功能，自动调整传输方式和传输速率；

支持MAC地址自学习；

支持全速转发无阻塞通信；

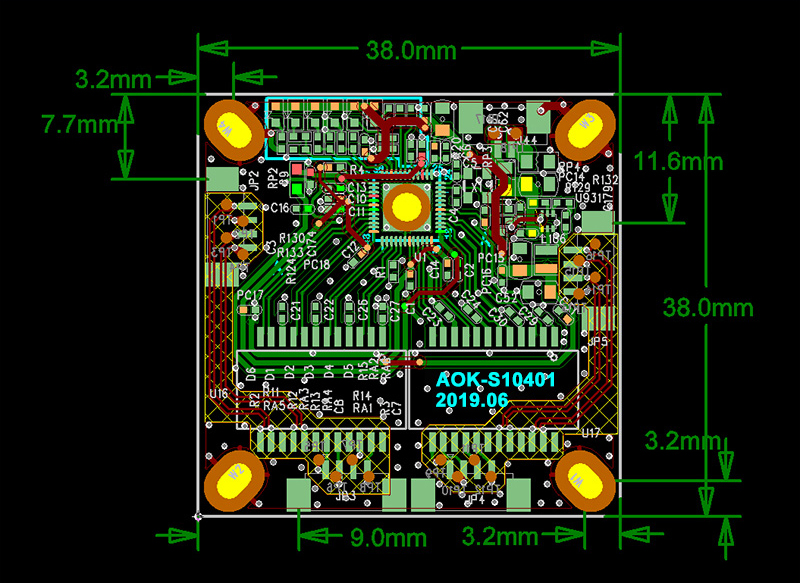

迷你尺寸设计，38X38MM(长X宽)；

动态LED指示灯，提供简单的工作状态提示及故障排除；

电源支持9-12V输入；

一、产品概述

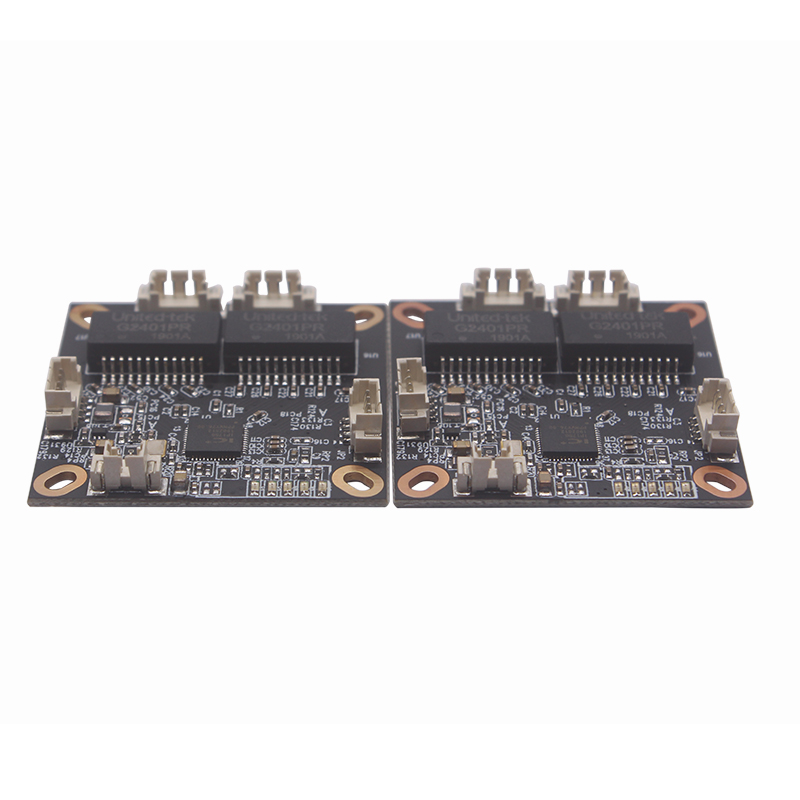

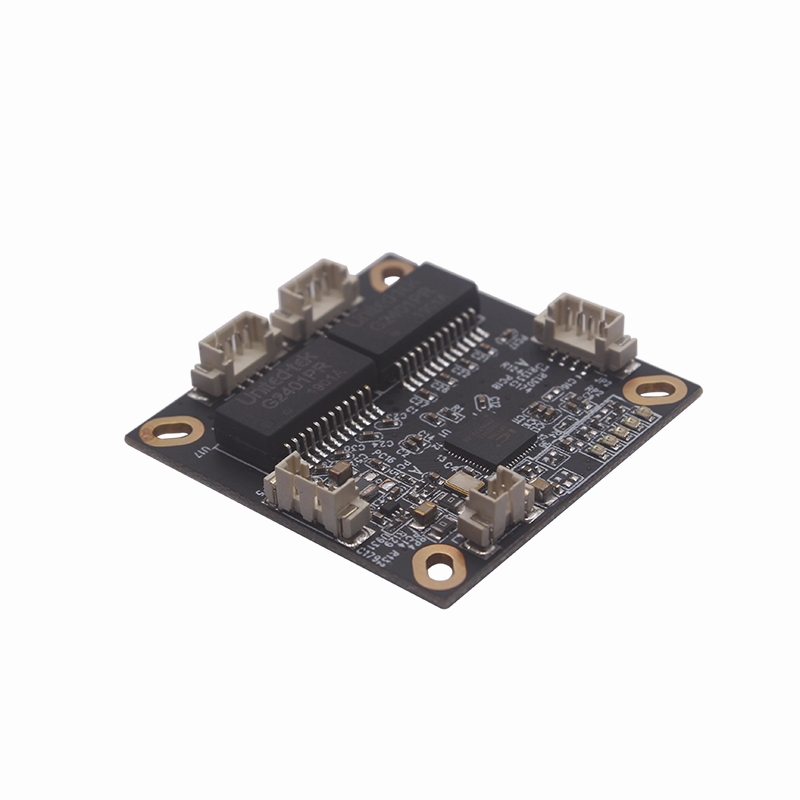

AOK-S10401 是四个端口的迷你型非网管型以太网交换机核心模块 , 提供4个10/100M自适应以太网端口 , 38*38mm迷你设计尺寸、容易安装、适应于不同的嵌入式系统集成。

接口端子：

1、网口采用4p 1.25mm插座

2、电源采用2p 1.25mm插座

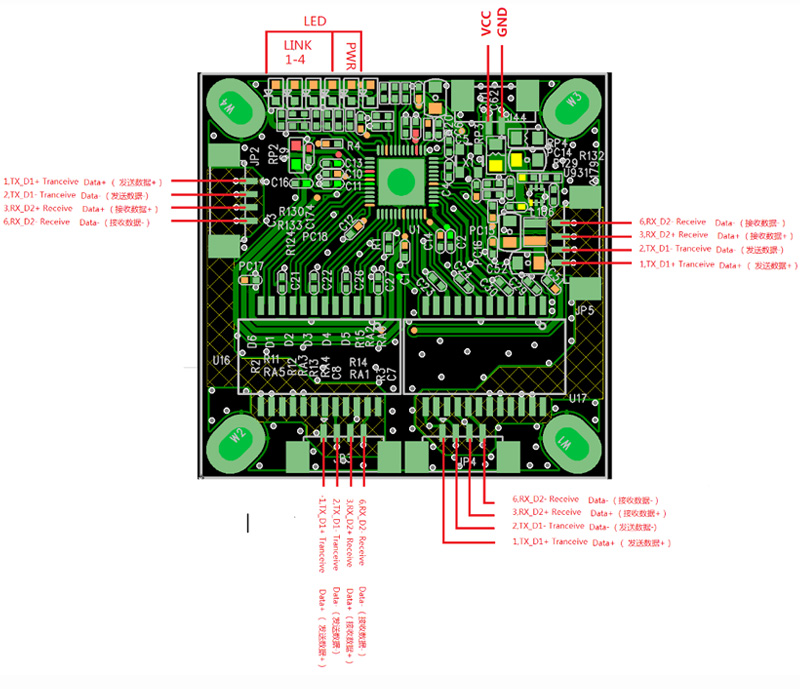

二、接口定义

硬件特性
产品名称	4口百兆以太网交换机模块
产品型号	AOK-S10401
端口描述	网口：4Pin 1.25mm插针式端子电源：2Pin 1.25mm插针式端子
网络协议	标准：IEEE802.3、IEEE802.3u、IEEE802.3x 流量控制：IEEE802.3x。Back Pressure
网络端口	百兆网口：10Base-T/100Base-TX自适应
交接机性能	百兆转发速度：148810pps 传输方式：储存转发系统交换宽带：1.0G 缓存大小：1.0G MAC地址：1K
LED指标灯	电源指示灯：PWR 接口指示灯：数据灯（Link/ACT）
供电	输入电压: 12VDC (5~12VDC) 输入方式: 插针式2P接线端子，间距1.25MM
功耗	空载: 0.9W@12VDC 负载 2W@VDC
温度特性	环境温度：-10°C~55°C
	工作温度：10°C~55°C
产品结构	重量：10g
	标准尺寸：38387mm（长x宽x高）
